IPH E00网络电话

Vida IPH E00网络电话系列都不使用标准参考设计. 都需要特别的软件升级. 好在Vida的工程师们跟我们分享了所有的硬件改动以及大多数的软件改动, 我们得以现在还能鼓捣出能用的升级软件. 下面就是一个成功例子.
IPH E00系列至少有2种机壳和5种不同的硬件设计. 这里显示的IPH_E00_2G, 升级软件名称应该类似于iph_e00_2g_sip_us_165002.bin.
Web说明: SIP IAX2 H323 MGCP. 菜单说明: SIP IAX2 H323 MGCP. Telnet说明: SIP IAX2 H323 MGCP.

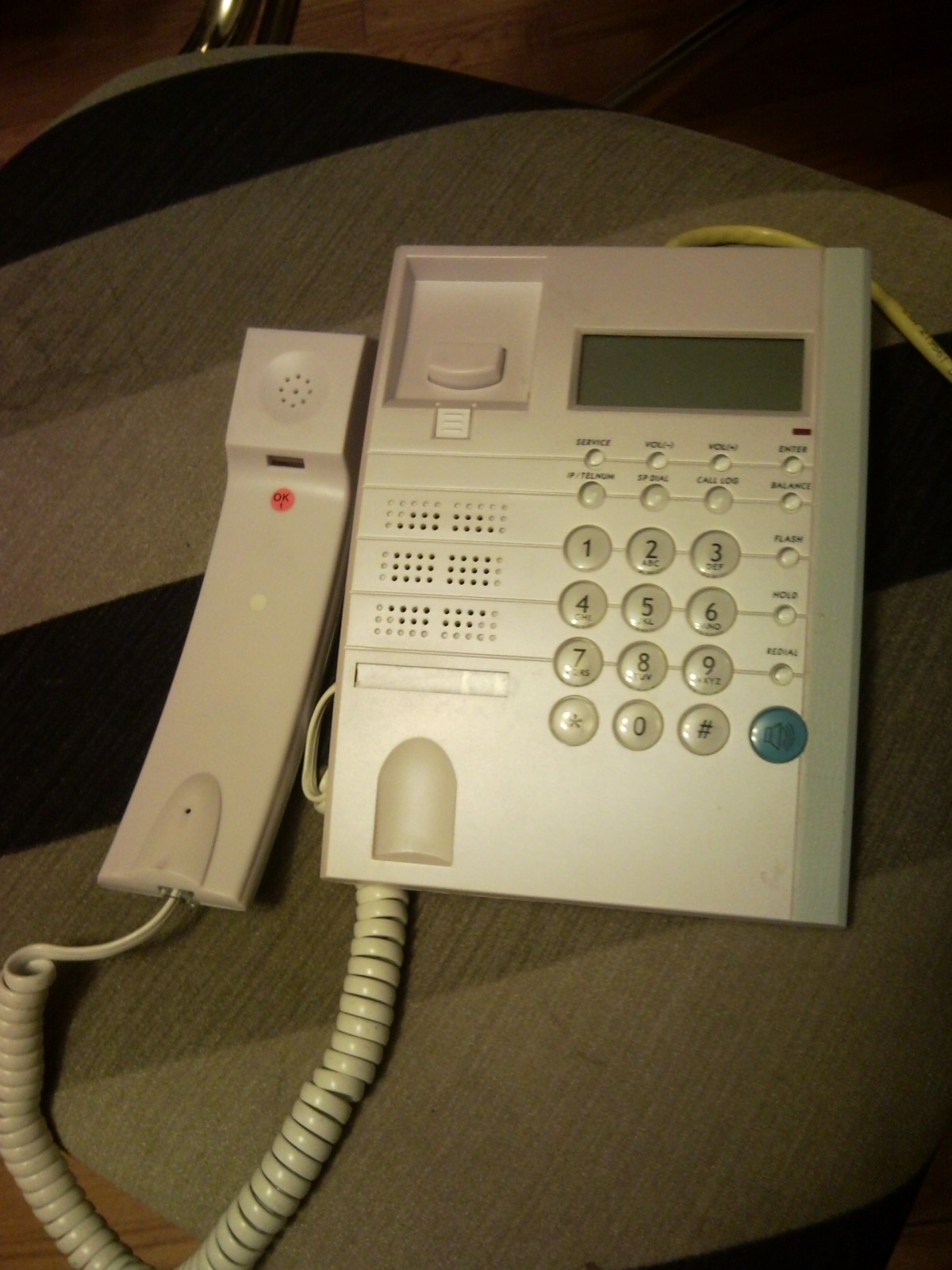

正面图. 不要根据机壳的样子判断网络电话的型号. 大多数制造商都是使用现成的普通电话机壳生产网络电话, 而这里这个机壳是最常见的. 我至少知道6家PA1688生产商用过这个机壳, 例如Primeworx P100. 也许是因为它最便宜. 大图
IPH E00 IP phone front view

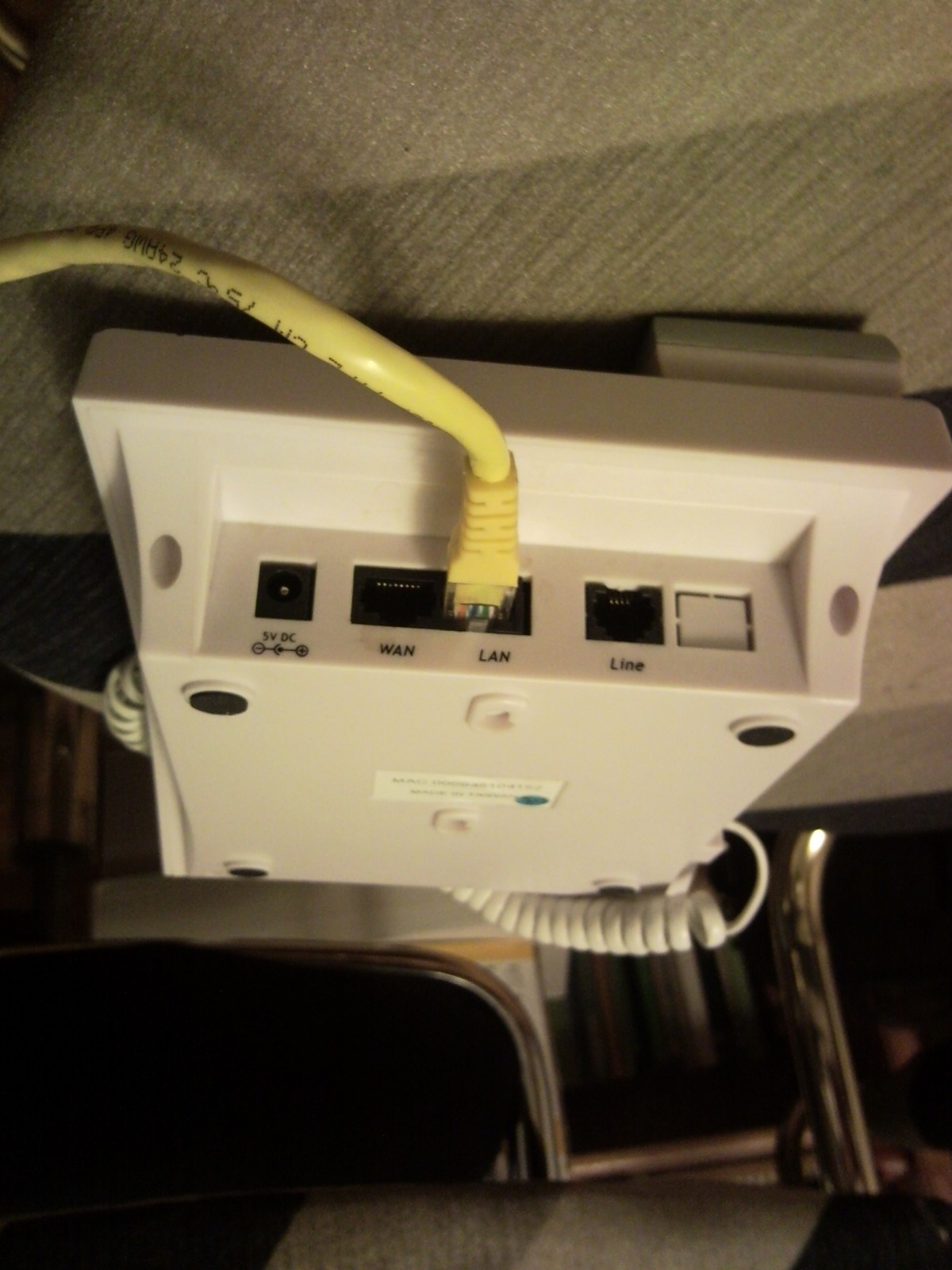

背面图. 大图
IPH E00 IP phone back view

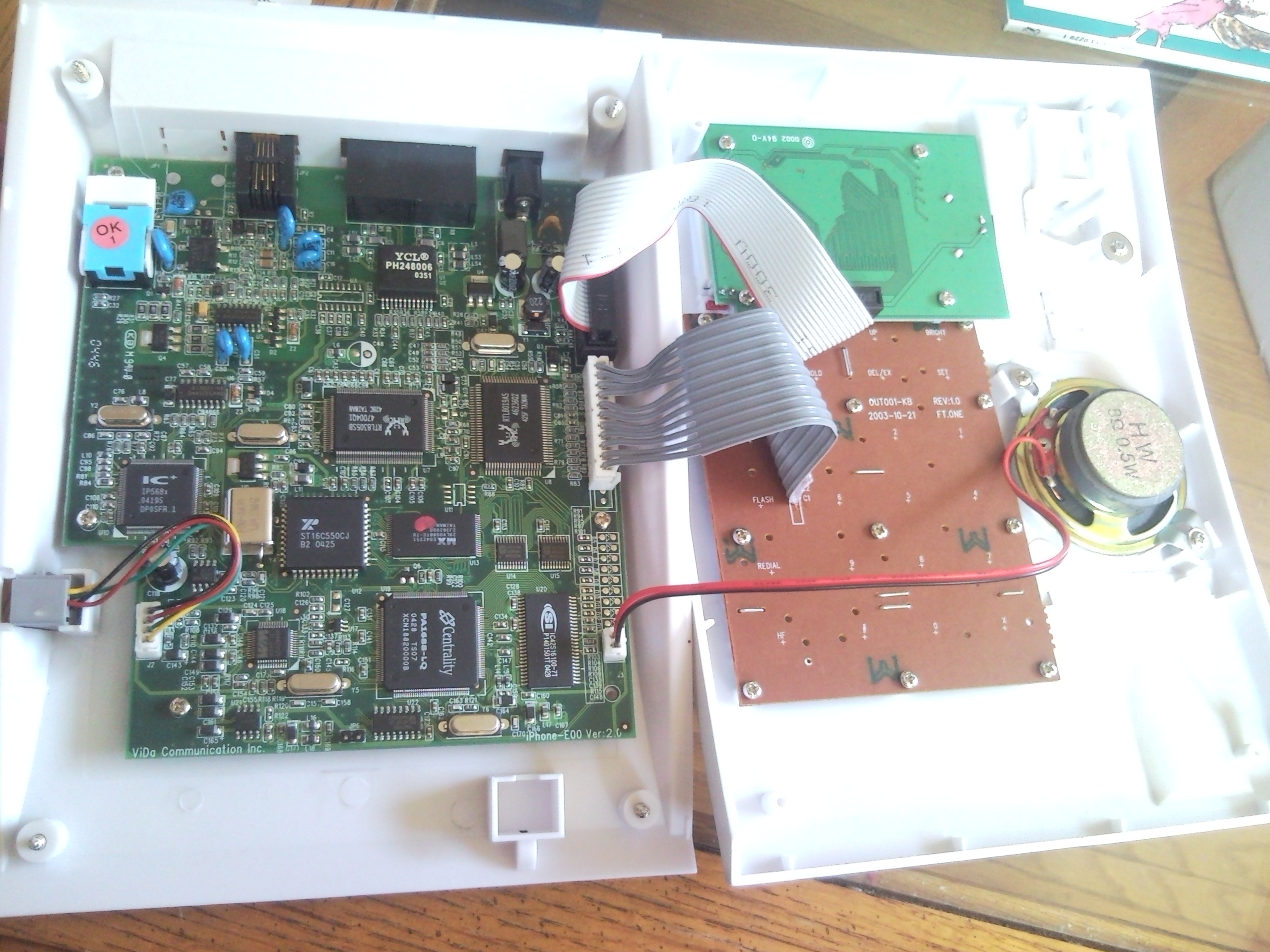

内部PCB图. MX芯片上的文字是29LV008BTC-70, 用PalmTool的时候, 要记得把PFlash类型设置成AM29LV008B. 这个PCB板子是PA1688当中最复杂的. 除了Ethernet网络外, 它还通过16c550芯片把Modem芯片接在了PA1688内部8051的数据总线上. ATCOM和金未来后来也生产了类似的拨号上网电话, 在Davicom工程师的帮助下, 他们把8051数据总线直接接到了Modem芯片内部的16c550接口, 从而节省了外面的16c550接口芯片. 大图
IPH E00 IP phone internal and PCB view
以上照片由Jinsong Hu拍摄.
